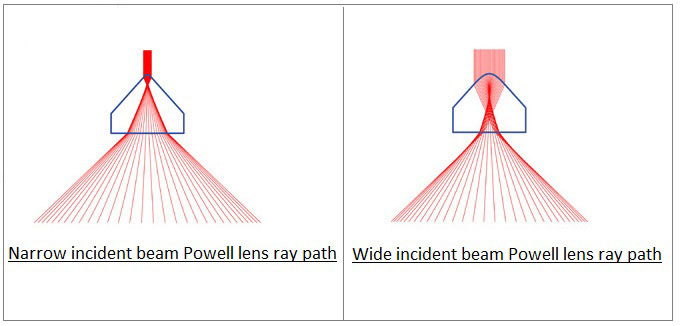

Призма Пауэлла-это призма с оптическим генератором линий, в основном используемая для оптимизации лазерного луча в прямую линию с равномерной плотностью света, хорошей стабильностью и отличной линейностью. Благодаря сложной двумерной асферической конструкции поверхности он перераспределяет световой путь, уменьшая свет в центральной области и увеличивая его по краям, тем самым формируя прямую линию с равномерно распределенной энергией.
Призма Пауэлла может оптимально преобразовать лазерный луч в прямую линию с равномерной плотностью света, хорошей стабильностью и отличной линейностью. В отличие от цилиндрических линз, которые производят гауссовский луч с центральной точкой доступа и затемненными краями, призма Пауэлла устраняет центральную точку доступа и распределение краев гауссова луча, в результате чего получается прямая линия с равномерно распределенной энергией. Полный угол наклона вентилятора колеблется от 1 ° до 120 ° со стандартными характеристиками, включая 5 °, 10 °, 20 °, 30 °, 40 °, 45 °, 50 °, 60 °, 70 °, 80 °, 90 °, 110 ° и 120 °.
Технические характеристики | Коммерческая спецификация. |
Материал | BK7, H-K9L стекло Плавленый кварц JGS-1 |
Диаметр | Ø9 ~ Ø 15 мм |
Допуск размера | ± 0,1 мм |
Качество поверхности | 60/40 |
Плоскостность поверхности | 1/4 λ |
Чистая диафрагма | > 85% тусклого |
Угловой допуск | 2 минуты дуги |
Скос | <0,2 мм x 45 градусов |
Покрытие | Вверх по запросу клиентов |
Тип нет. | Диаметр луча | Угол вентилятора (°) | Диаметр (мм) | Хайогхт (мм) | Материал |
PW08GB-05 | 0,8 | 5 | 9 | 8 | BK7/плавленая кварца |
PW08GB-10 | 0,8 | 10 | 9 | 8 | BK7/плавленая кварца |
PW08GB-15 | 0,8 | 15 | 9 | 8 | BK7/плавленая кварца |
PW08GB-20 | 0,8 | 20 | 9 | 8 | BK7/плавленая кварца |
PW08GB-30 | 0,8 | 30 | 9 | 8 | BK7/плавленая кварца |
PW08GB-35 | 0,8 | 35 | 9 | 8 | BK7/плавленая кварца |
PW08GB-40 | 0,8 | 40 | 9 | 8 | BK7/плавленая кварца |
PW08GB-45 | 0,8 | 45 | 9 | 8 | BK7/плавленая кварца |
PW08GB-50 | 0,8 | 50 | 9 | 8 | BK7/плавленая кварца |
PW08GB-55 | 0,8 | 55 | 9 | 8 | BK7/плавленая кварца |
PW08 ГБ-60 | 0,8 | 60 | 9 | 8 | BK7/плавленая кварца |
PW08GB-65 | 0,8 | 65 | 9 | 8 | BK7/плавленая кварца |
PW08GB-70 | 0,8 | 70 | 9 | 8 | BK7/плавленая кварца |
PW08GB-75 | 0,8 | 75 | 9 | 8 | BK7/плавленая кварца |
PW08GB-90 | 0,8 | 90 | 9 | 8 | BK7/плавленая кварца |
PW08GB-110 | 0,8 | 110 | 9 | 8 | BK7/плавленая кварца |
PW08GB-120 | 0,8 | 120 | 9 | 8 | BK7/плавленая кварца |
PW1GB-05 | 1 | 5 | 9 | 8 | BK7/плавленая кварца |
PW1GB-10 | 1 | 10 | 9 | 8 | BK7/плавленая кварца |
PW1GB-15 | 1 | 15 | 9 | 8 | BK7/плавленая кварца |
PW1GB-20 | 1 | 20 | 9 | 8 | BK7/плавленая кварца |
PW1GB-30 | 1 | 30 | 9 | 8 | BK7/плавленая кварца |
PW1GB-35 | 1 | 35 | 9 | 8 | BK7/плавленая кварца |
PW1GB-40 | 1 | 40 | 9 | 8 | BK7/плавленая кварца |
PW1GB-45 | 1 | 45 | 9 | 8 | BK7/плавленая кварца |
PW1GB-50 | 1 | 50 | 9 | 8 | BK7/плавленая кварца |
PW1GB-55 | 1 | 55 | 9 | 8 | BK7/плавленая кварца |
PW1GB-60 | 1 | 60 | 9 | 8 | BK7/плавленая кварца |
1 | 60 | 10 | 8 | BK7/плавленая кварца | |
PW1GB-65 | 1 | 65 | 9 | 8 | BK7/плавленая кварца |
PW1GB-70 | 1 | 70 | 9 | 8 | BK7/плавленая кварца |
PW1GB-75 | 1 | 75 | 9 | 8 | BK7/плавленая кварца |
PW1GB-90 | 1 | 90 | 9 | 8 | BK7/плавленая кварца |
PW1GB-110 | 1 | 110 | 9 | 8 | BK7/плавленая кварца |
PW1GB-120 | 1 | 120 | 9 | 8 | BK7/плавленая кварца |
PW2GB-05 | 2 | 5 | 9 | 8 | BK7/плавленая кварца |
PW2GB-10 | 2 | 10 | 9 | 8 | BK7/плавленая кварца |
PW2GB-15 | 2 | 15 | 9 | 8 | BK7/плавленая кварца |
PW2GB-20 | 2 | 20 | 9 | 8 | BK7/плавленая кварца |
PW2GB-30 | 2 | 30 | 9 | 8 | BK7/плавленая кварца |
PW2GB-35 | 2 | 35 | 9 | 8 | BK7/плавленая кварца |
PW2GB-40 | 2 | 40 | 9 | 8 | BK7/плавленая кварца |
PW2GB-45 | 2 | 45 | 9 | 8 | BK7/плавленая кварца |
PW2GB-50 | 2 | 50 | 9 | 8 | BK7/плавленая кварца |
PW2GB-55 | 2 | 55 | 9 | 8 | BK7/плавленая кварца |
PW2GB-60 | 2 | 60 | 9 | 8 | BK7/плавленая кварца |
PW2GB-65 | 2 | 65 | 9 | 8 | BK7/плавленая кварца |
PW2GB-70 | 2 | 70 | 9 | 8 | BK7/плавленая кварца |
PW2GB-75 | 2 | 75 | 9 | 8 | BK7/плавленая кварца |
PW2GB-90 | 2 | 90 | 9 | 8 | BK7/плавленая кварца |
PW2GB-110 | 2 | 110 | 9 | 8 | BK7/плавленая кварца |
PW2GB-120 | 2 | 120 | 9 | 8 | BK7/плавленая кварца |
PW3GB-05 | 3 | 5 | 9 | 8 | BK7/плавленая кварца |
PW3GB-10 | 3 | 10 | 9 | 8 | BK7/плавленая кварца |
PW3GB-15 | 3 | 15 | 9 | 8 | BK7/плавленая кварца |
PW3GB-20 | 3 | 20 | 9 | 8 | BK7/плавленая кварца |
PW3GB-30 | 3 | 30 | 9 | 8 | BK7/плавленая кварца |
PW3GB-35 | 3 | 35 | 9 | 8 | BK7/плавленая кварца |
PW3GB-40 | 3 | 40 | 9 | 8 | BK7/плавленая кварца |
PW3GB-45 | 3 | 45 | 9 | 8 | BK7/плавленая кварца |
PW3GB-50 | 3 | 50 | 9 | 8 | BK7/плавленая кварца |
PW3GB-55 | 3 | 55 | 9 | 8 | BK7/плавленая кварца |
PW3GB-60 | 3 | 60 | 9 | 8 | BK7/плавленая кварца |
3 | 60 | 10 | 8 | BK7/плавленая кварца | |
PW3GB-65 | 3 | 65 | 9 | 8 | BK7/плавленая кварца |
PW3GB-70 | 3 | 70 | 9 | 8 | BK7/плавленая кварца |
PW3GB-75 | 3 | 75 | 9 | 8 | BK7/плавленая кварца |
PW3GB-90 | 3 | 90 | 9 | 8 | BK7/плавленая кварца |
PW3GB-110 | 3 | 110 | 9 | 8 | BK7/плавленая кварца |
PW3GB-120 | 3 | 120 | 9 | 8 | BK7/плавленая кварца |
PW5GB-05 | 5 | 5 | 9 | 8 | BK7/плавленая кварца |
PW5GB-10 | 5 | 10 | 9 | 8 | BK7/плавленая кварца |
PW5GB-15 | 5 | 15 | 9 | 8 | BK7/плавленая кварца |
PW5GB-20 | 5 | 20 | 9 | 8 | BK7/плавленая кварца |
PW5GB-30 | 5 | 30 | 9 | 8 | BK7/плавленая кварца |
PW5GB-35 | 5 | 35 | 9 | 8 | BK7/плавленая кварца |
PW5GB-40 | 5 | 40 | 9 | 8 | BK7/плавленая кварца |
PW5GB-45 | 5 | 45 | 9 | 8 | BK7/плавленая кварца |
PW5GB-50 | 5 | 50 | 9 | 8 | BK7/плавленая кварца |
PW5GB-55 | 5 | 55 | 9 | 8 | BK7/плавленая кварца |
PW5GB-60 | 5 | 60 | 9 | 8 | BK7/плавленая кварца |
PW5GB-65 | 5 | 65 | 9 | 8 | BK7/плавленая кварца |
PW5GB-70 | 5 | 70 | 9 | 8 | BK7/плавленая кварца |
PW5GB-75 | 5 | 75 | 9 | 8 | BK7/плавленая кварца |
PW5GB-90 | 5 | 90 | 9 | 8 | BK7/плавленая кварца |
PW5GB-110 | 5 | 110 | 9 | 8 | BK7/плавленая кварца |
PW5GB-120 | 5 | 120 | 9 | 8 | BK7/плавленая кварца |
Используется для позиционирования, генераторов лазерных линий, выравнивания обработки, маркировки строительных целей, систем лазерного сканирования и измерительного оборудования. Применимо в различных приложениях машинного зрения, от биомедицинской до автомобильной сборки до производства шоколадного печенья; онлайн-проверка мобильных телефонов, военное применение в самолетах и на верфях.
