Name: Плоско Выпуклая Цилиндрическая Линза
Brand: CHANGCHUN BENA OPTICAL PRODUCTS CO., LTD.

Плоско-выпуклая цилиндрическая линза имеет кривизну в вертикальном направлении, как выпуклая линза, но не кривизну в горизонтальном направлении. Он используется для увеличения светового луча в одном направлении, например, для преобразования лазерного луча в линию или лист света или для изменения высоты изображения без изменения его ширины.

Контакты Бена Оптика

Особенности плоско выпуклой цилиндрической линзы

Асимметричная фокусировка: плоско-выпуклая цилиндрическая линза может фокусировать свет в одном направлении (направлении цилиндрической кривизны), в то время как распространение света в перпендикулярном направлении остается неизменным.
Линейная фокусировка: линза фокусирует свет, образуя линию, а не точку, что очень полезно для приложений, требующих линейных источников света.
Индивидуальный дизайн: плоско-выпуклые цилиндрические линзы могут быть разработаны с различной кривизной и размером в соответствии с конкретными требованиями приложения для достижения желаемого оптического эффекта.

features-of-plano-convex-cylindrical-lens

Уникальные оптические свойства плоско-выпуклых цилиндрических линз делают их широко применимыми в различных областях:
1. Лазерные системы: используются для регулировки формы лазерных лучей, преобразования круговых лазерных лучей в линейные для таких применений, как лазерная резка и лазерная маркировка.
2. Оптически сканирование: Использованный в блоках развертки штрихкода и других оптически приборах сканирования для генерации линейных лучей, таким образом улучшая эффективность сканирования.
3. Дизайн освещения: используется в конкретных приложениях освещения для создания световых пятен определенной формы, таких как линейное освещение.
4. Оптически испытание и измерение: Использованный в оптически оборудовании измерения для того чтобы сфокусировать или рассеять свет, достигая пожеланных влияний испытания или измерения.

Технические характеристики плоско выпуклой цилиндрической линзы

Технические характеристики	Коммерческая спецификация.	Спецификации высокой точности.
Материал	УФ стекло (кварц, плавленый кварц)
Материал	Стекло VIS (Schott, CDGM, HOYA и т. Д.)
Размер	5 мм ~ 350 мм
Допуск размера	± 0,1 мм	± 0,05 мм
Допуск фокусного расстояний	± 2%	± 1%
Качество поверхности	60/40	40/20
Центрирование	<3 угловых мин	<1 угловая мин.
Поверхностная фигура	3λ	2λ
Поверхностная неравномерность	1/4 λ	1/10λ
Чистая диафрагма	> 85% тусклого	> 90% тусклого
Скос	<0,2 мм x 45 градусов	<0,1 мм x 45 градусов
Покрытие	Вверх по запросу клиентов

Список продуктов плоско выпуклой цилиндрической линзы

5,0

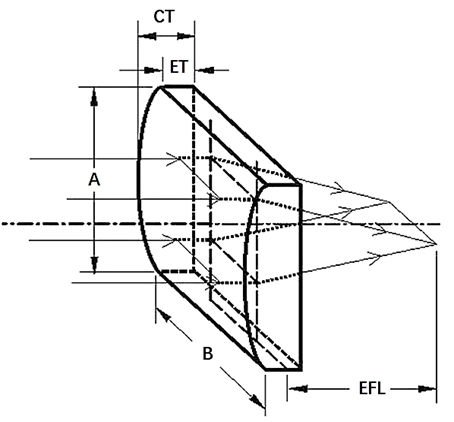

Тип нет.	Диаметр	Фокусное расстояние	Толщина кромки	Толщина центра	Заднее фокусное расстояние	Радиус кривизны
Тип нет.	А * В (мм)	F (мм)	Te (мм)	Tc (мм)	FB (мм)	R (мм)
PCXC-10R10-15	10 × 10	15	2,2	4,0	12,4	7,79
PCXC-15R15-20	15 × 15	20	1,8	5,0	16,7	10,38
PCXC-16R18-19	16 × 18	19	2,0	6,1	14,96	9,81
PCXC-20R20-25	20 × 20	25	2,3	7,0	20,4	12,98
PCXC-20R30-100	20 × 30	100	3,0	4,0	97,4	51,90
PCXC-20R40-150	20 × 40	150	3,4	4,0	147,4	77,85
PCXC-30R30-80	30 × 30	80	2,2	5,0	76,7	41,52
PCXC-30R40-100	30 × 40	100	2,8	96,7	51,90
PCXC-30R100-200	30 × 100	200	3,9	5,0	196,7	103,80

Области применения плоско-выпуклых цилиндрических линз

Изображение и фокусировка:

Плосковыпуклые цилиндрические линзы можно использовать для визуализации и фокусировки. Они могут сходить изображения в точку или сделать изображения более четкими, уменьшая размытие и искажения, и широко используются в таких устройствах, как телескопы, микроскопы и камеры. Кроме того, плоско-выпуклые цилиндрические линзы могут фокусировать свет в пучок, используемый в таких устройствах, как лазеры и светодиодные фонари.

Освещение:

В дизайне освещения плоско-выпуклые цилиндрические линзы могут рассеивать и рассеивать свет, создавая более яркие и однородные источники света, подходящие для уличных фонарей, автомобильных фонарей, фонарей и других устройств.

Лазерные системы:

Плосковыпуклые цилиндрические линзы обычно используются в лазерных системах для преобразования круговых лазерных лучей в линейные лазерные лучи, используемые в таких приложениях, как лазерная резка и лазерная маркировка. Их также можно использовать для регулировки формы лазерных лучей, достижения коллимации и циркуляризации лазерных диодов.

Оптическое сканирование:

В сканерах штрих-кода и других оптических сканирующих устройствах плоско-выпуклые цилиндрические линзы используются для создания линейных лучей, повышая эффективность сканирования.

Системы сканирования и визуализации в кинопроекции, факсимильных аппаратах и печати:

В этих системах плоско-выпуклые цилиндрические линзы используются для линейной фокусировки и сканирования изображений, улучшая качество изображения.

Медицинское поле:

В медицинских устройствах, таких как эндоскопы и лапароскопы, плоско-выпуклые цилиндрические линзы используются для фокусировки изображения и регулировки четкости.

Автомобильные видео системы:

В автомобильных видеосистемах плоско-выпуклые цилиндрические линзы используются для улучшения качества и четкости видеоизображений.

Линейное освещение детектора:

В таких областях, как сканирование штрих-кодов, голографическое освещение и обработка оптической информации, плоско-выпуклые цилиндрические линзы используются для освещения и формирования луча линейных детекторов.
