Легкое обслуживание

Особенности легкого обслуживания

• С быстрым развитием космической оптической технологии разрешение космического оптического дистанционного датчика было улучшено, и апертура отражающего космического оптического первичного зеркала должна постоянно увеличиваться. Легкая конструкция, анализ и производство оптического зеркала с большой апертурой стали незаменимой ключевой технологией поддержки, действующей в авангарде современной науки и техники.




• Bena Optics-это зеродур, обычно используемый для космических оптических зеркал. SiC и плавленый кварц для легкой обработки, чтобы применить к космической сверхнизкой температурной среде эллиптического плоского зеркала в качестве примера, CAD оптимизация легкой конструкции, анализ конечных элементов, плоское световое зеркало в состоянии деформации зеркала собственного веса составляет 0,014λ (среднеквадратичное значение), в сверхнизкой температуре-150 ℃ окружающей среды деформация зеркала составляет 0,002λ (r) мс), Система численного управления графическим способом для управления фактической легкой обработкой с использованием химических методов для устранения напряжений и микротрещин, образующихся в процессе обработки, окончательная точность формы поверхности 0,022λ (среднеквадратическое значение).




Легкие оптические компоненты от Bena Optics

Bena Optics специализируется на легких оптических компонентах, в первую очередь на асферических зеркалах большого диаметра и плоских зеркалах.

• Материалы: зеродур, SiC, алюминий и другие оптические подложки высокой твердости.

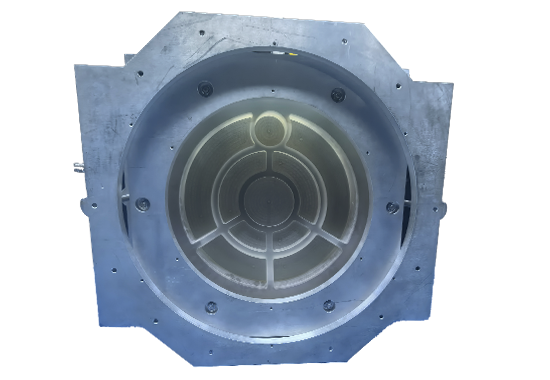

• Методы обработки: Механическое сверление и метод снижения веса. Используя большие обрабатывающие центры с ЧПУ, механическое вращение сверла и абразивное механическое шлифование стекла используются для постепенного образования глухих отверстий в нижней части зеркала, достигая снижения веса.

• Обрабатываемые размеры: от Ø 100 мм до Ø 800 мм.

• Легкость: 70%. Легкая конструкция имеет веерообразную конструкцию или определенную заказчиком конструкцию с толщиной стенки отверстия 5 мм или меньше.

• Контроль поверхностных ошибок: использование интерферометров для контроля поверхностных ошибок с локальным среднеквадратичным отклонением ≤ λ/100.




Основные характеристики легких оптических компонентов

• Легкая конструкция: благодаря использованию новых материалов и оптимизированных конструкций вес оптических компонентов может быть значительно уменьшен. Например, толщина мета-линз может достигать нанометрового до микрометрового масштаба, что делает их чрезвычайно легкими и подходящими для приложений со строгими требованиями к весу.

• Упрощенная структура: облегченные дизайны часто приходят с упрощенными структурами, уменьшая сложные компоненты и соединения, делая общую систему более компактной и эффективной.

• Снижение затрат: легкие конструкции обычно приводят к снижению производственных затрат, особенно в массовом производстве. Например, мета-линзы, произведенные с использованием полупроводниковых процессов, имеют более низкие затраты.

• Высокая производительность: легкий вес не жертвует производительностью; вместо этого он улучшает производительность оптических систем за счет оптимизированных конструкций. Например, легкие зеркала могут поддерживать большую диафрагму, одновременно повышая разрешение и стабильность.

• Сильная адаптивность: легкие оптические компоненты подходят для различных областей, таких как мобильные устройства и аэрокосмическое пространство, значительно снижая потребление энергии и улучшая переносимость оборудования.




Преимущества легких оптических компонентов

• Улучшенная портативность: легкие оптические компоненты могут значительно снизить общий вес продуктов, тем самым повышая портативность устройств. Например, мета-линзы с толщиной от нанометра до микрометра чрезвычайно легкие, что делает их подходящими для приложений с жесткими требованиями к пространству. Кроме того, легкие конструкции помогают снизить потребление энергии, поскольку более легкие устройства требуют меньше энергии для работы, тем самым продлевая срок службы батареи.

• Упрощенный процесс проектирования и производства: легкие оптические компоненты могут упростить процесс проектирования и производства устройств. Традиционные сборки линз часто требуют сложных систем линз для достижения оптических характеристик, тогда как легкие конструкции могут интегрировать больше функций в меньшее количество компонентов, уменьшая сложность и размер продукта. Это упрощение не только снижает производственные затраты, но и повышает эффективность производства.

• Конкурентоспособность рынка: облегченные оптически компоненты имеют более высокую конкурентоспособность рынка. Поскольку в легких конструкциях часто используются передовые производственные процессы, такие как полупроводниковые процессы, стоимость массовых оптических компонентов ниже. Это делает их более привлекательными в таких областях, как бытовая электроника, охранное наблюдение и автомобильная электроника.
