Основные характеристики внеосевых зеркал включают разделение фокусных точек, ахроматическую фокусировку и высокую точность. Вне-осевая конструкция гарантирует, что фокусная точка больше не находится на оптической оси, избегая потенциальных препятствий, которые могут возникнуть с традиционными параболическими зеркалами, тем самым повышая компактность и гибкость системы. Кроме того, внеосевые зеркала могут фокусировать коллимированные лучи или коллимированные расходящиеся источники без хроматической аберрации, и они не вводят сферическую аберрацию, хроматическую аберрацию, фазовую задержку или потерю поглощения.
Конкретные области применения внеосевых зеркал включают коллимацию луча, фокусировку и отклонение. Вне осевые параболические зеркала подходят для широкого диапазона длин волн, таких как 250 нм, 450 мкм и 800 мкм, что делает их особенно подходящими для фемтосекундных импульсных лазеров. Благодаря своей высокой точности и ахроматическим свойствам, внеосевые зеркала широко используются в оптических приборах и лазерной технике.
Конструкция и производство внеосевых зеркал включает в себя несколько критических факторов, в том числе расстояние вне оси, угол вне оси и шероховатость поверхности. Используя принципы автоколлимации и автоматизированного выравнивания, положение и угол наклона внеосевых зеркал могут быть точно измерены для обеспечения высокой точности изготовления. Шершавость поверхности внеосевых зеркал значительно влияет на их производительность. Типичные параметры шероховатости поверхности, такие как <50Å или <100Å RMS, могут уменьшить нежелательный рассеянный свет и улучшить оптические характеристики.
Материал | Алюминиевый сплав 6061-T6 |
Допуск размера | ± 0,1 мм |
Допуск толщины | 0,0 мм/-0,1 мм |
Качество поверхности | 20/10 |
Поверхностная точность | Среднеквадратичное значение <λ/10@632.8nm |
Шероховатость поверхности | <150 Ra-2Ra |

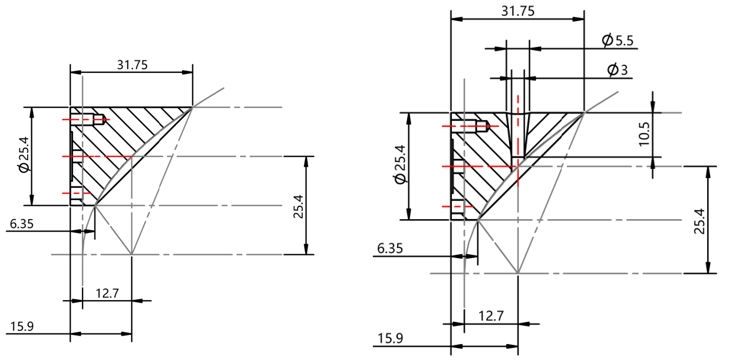

Тип нет. | Диаметр (мм) | Отражательное фокусное расстояние (мм) | Коническое отверстие параллельно фокусировочному лучу | Покрытие |
OAP-08071 | 8 | 7 | НЕТ | Защитный Ал/Аг/Ау |
OAP-05051 | 12,7 | 12,7 | НЕТ | Защитный Ал/Аг/Ау |
OAP-05151 | 12,7 | 15 | НЕТ | Защитный Ал/Аг/Ау |
OAP-05241 | 12,7 | 24 | НЕТ | Защитный Ал/Аг/Ау |
OAP-05331 | 12,7 | 33 | НЕТ | Защитный Ал/Аг/Ау |
OAP-0521 | 12,7 | 50,8 | НЕТ | Защитный Ал/Аг/Ау |
OAP-10501 | 25,4 | 12,7 | НЕТ | Защитный Ал/Аг/Ау |
OAP-10502 | 25,4 | 12,7 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
OAP-1101 | 25,4 | 25,4 | НЕТ | Защитный Ал/Аг/Ау |
OAP-1102 | 25,4 | 25,4 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
OAP-110501 | 25,4 | 38,1 | НЕТ | Защитный Ал/Аг/Ау |
OAP-110502 | 25,4 | 38,1 | Защитный Ал/Аг/Ау | |
OAP-1201 | 25,4 | 50,8 | НЕТ | Защитный Ал/Аг/Ау |
OAP-1202 | 25,4 | 50,8 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
OAP-1301 | 25,4 | 76,2 | НЕТ | Защитный Ал/Аг/Ау |
OAP-1302 | 25,4 | 76,2 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
OAP-1401 | 25,4 | 101,6 | НЕТ | Защитный Ал/Аг/Ау |
OAP-1402 | 25,4 | 101,6 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
OAP-1601 | 25,4 | 152,4 | НЕТ | Защитный Ал/Аг/Ау |
OAP-1602 | 25,4 | 152,4 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
OAP-1801 | 25,4 | 203,2 | НЕТ | Защитный Ал/Аг/Ау |
OAP-1802 | 25,4 | 203,2 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
OAP-2101 | 50,8 | 25,4 | НЕТ | Защитный Ал/Аг/Ау |
OAP-2102 | 50,8 | 25,4 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
OAP-210501 | 50,8 | 38,1 | НЕТ | Защитный Ал/Аг/Ау |
OAP-210502 | 50,8 | 38,1 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
OAP-2201 | 50,8 | 50,8 | НЕТ | Защитный Ал/Аг/Ау |
OAP-2202 | 50,8 | 50,8 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
OAP-2301 | 50,8 | 76,2 | НЕТ | Защитный Ал/Аг/Ау |
OAP-2302 | 50,8 | 76,2 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
OAP-2401 | 50,8 | 101,6 | НЕТ | Защитный Ал/Аг/Ау |
OAP-2402 | 50,8 | 101,6 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
OAP-2601 | 50,8 | 152,4 | НЕТ | Защитный Ал/Аг/Ау |
OAP-2602 | 50,8 | 152,4 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
OAP-2801 | 50,8 | 203,2 | НЕТ | Защитный Ал/Аг/Ау |
OAP-2802 | 50,8 | 203,2 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
OAP-21001 | 50,8 | 254 | НЕТ | Защитный Ал/Аг/Ау |
OAP-21002 | 50,8 | 254 | 3 мм или подгонянный | Защитный Ал/Аг/Ау |
